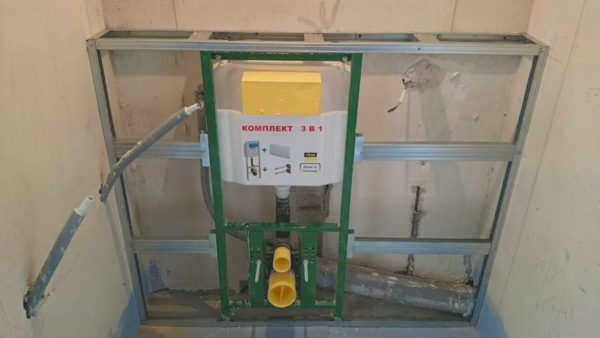

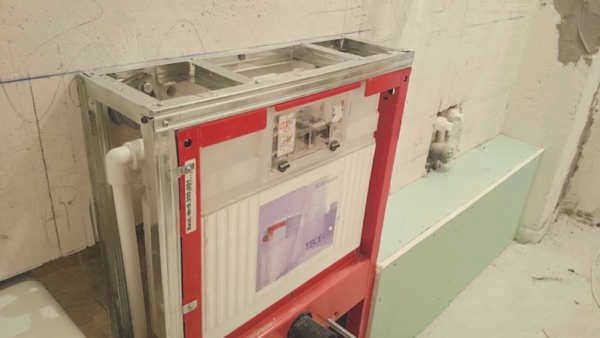

Для крепления откидной рамы по бокам откидной рамы крепятся несущие профили из CD-профилей. Для средних и больших рам такие же профили крепятся к верхней и нижней части рамы, как хорошо видно на рисунке ниже.
Как выполнить скрытую установку гипсокартона своими руками
Металлические детали скрытой системы надежно удерживают унитазы на месте. Затем жестко закрепленные рамы отделываются в соответствии с интерьером ванной комнаты. Гипсокартон – самый популярный вид облицовки из гипсокартона. Затем гипсокартон покрывается окрашенной фальшстеной, облицованной плиткой, пластиком и другими материалами.
На этапе подготовки Измерьте место установки короба, сделайте эскизы.. Оцинкованный профиль нарезают так, чтобы хватило материала для поперечин профиля и опоры люка.
Размеры стандартной конструкции 85-145 см в высоту, 50-60 см в ширину и 15-30 см в глубину в готовом виде.
Выбор способ ограждения установки:
- сверху, спереди и с боков – стандартное расположение, когда короб повторяет контур установки;
- спереди и с одной стороны – коробка устанавливается в углу;
- только спереди – коробка скрытого монтажа устанавливается в нише или в середине перегородки;
- спереди, с боков, без верха – каркас возводится от пола до потолка.
На чертеже должны быть указаны размеры, на основании которых рассчитываются все материалы каркаса и покрытия, а также плитка или другие покрытия.
Как вы собираетесь устанавливать инсталляцию?
В нише.
14.29%
В углу
45.71%
У стены посередине
Проголосовали за 70

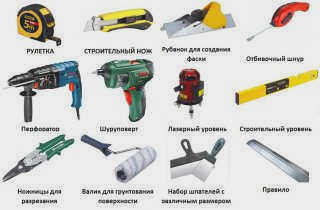

Инструменты, необходимые для работы:
- Электроинструменты: дрель, ударная дрель, шуруповерт, небольшая шлифовальная машина со стальным диском (или ножницы по металлу);
- Венчик для перемешивания раствора (на плитке), сверла по металлу, с победитовыми сверлами, крестовые сверла для головок шурупов
- Резак для гипсокартона, рубанок для гипсокартона (для грубой работы), молоток;
- рулетка 3 м, спиртовой уровень, транспортир, карандаш;
- обычный и резиновый шпатели, линейка, сетка, кисти.
Как резать гипсокартонную установку
Полуготовые панели нарезают из листов, учитывая толщину панелей (12,5 мм) на угловых стыках. Устанавливаемая панель должна перекрывать другую часть на 90°.

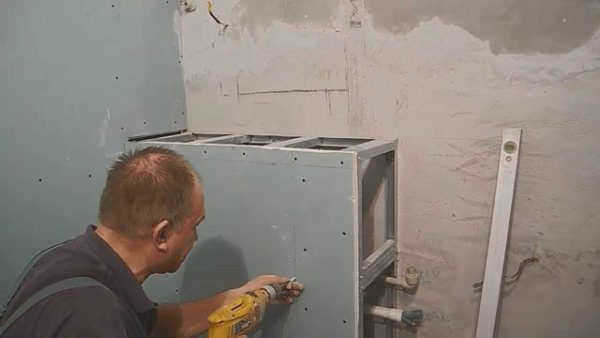

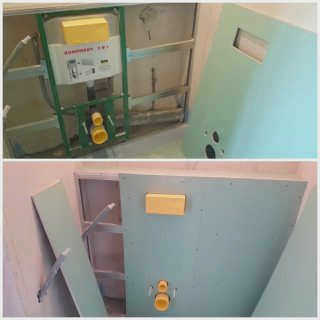

Пошаговый процесс сборки гипсокартонной облицовки:
- Собираются боковые части, детали крепятся одной стороной к ленте на стене, а другой стороной к стартовой стойке.
- Шурупы вкручивают непосредственно через лист и профиль, стараясь завершить поворот так, чтобы головка была вровень с плоскостью плиты.
- Расстояние между шурупами составляет 20-25 см, 20 мм от края листа.
- Закрепите переднюю часть коробки, предварительно разметив и вырезав на панели отверстие для кнопки унитаза и внизу для прокладки сточной трубы от патрубка.
- Вертикальные точки сверления не должны совпадать с соседними точками крепления боковых элементов (они чередуются).
- Если боковая или передняя стенка будет состоять из двух частей, под стык необходимо установить дополнительную перемычку, иначе она сломается в этом месте.
- Панель вырезается и закрепляется в верхней части. Она должна закрывать всю конструкцию, включая торцы боковой и передней стены.
Валера
Голос строительного гуру
Задать вопрос
Стыки на плоскости и наружные угловые швы проклеиваются серпянкой на шпаклевке. На стыки по краям г/к накладывается лист картона, но на отрезанных участках такие края отрезаются вручную, чтобы шпаклевка отваливалась. Наносится шпаклевка, поверх нее накладывается сетка, излишки удаляются шпателем. Места, где шляпки входят в корпус р/к, также герметизируются.
Крепление установки в перегородке

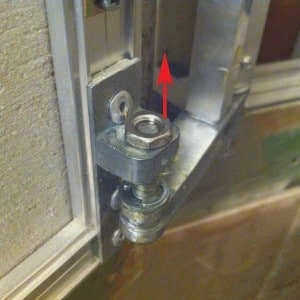

Основное крепление рамы инсталляции к полу всегда и исключительно осуществляется анкерными болтами M8 (M10). Анкерные болты принимают на себя всю горизонтальную нагрузку и часть изгибающей нагрузки унитаза (биде).

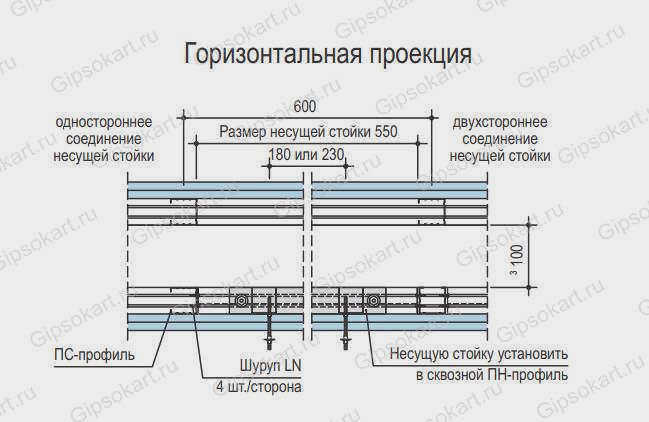

Каждая монтажная организация имеет свой размер между стойками, поэтому разметка должна быть выполнена таким образом, чтобы после монтажа перегородочные стойки PS прилегали снаружи к стойкам установщика. Монтажные стойки крепятся к стойкам PS четырьмя винтами с каждой стороны.
Сразу следует отметить, что если ожидается большая нагрузка на унитаз, рекомендуется заменить стойки PS, окружающие стойки инсталлятора, на стойки UA (о них читайте здесь). Я бы рекомендовал, если возможно, использовать только стойки UA для монтажа унитаза или биде, а профили PS оставить, например, для подвешивания писсуара.

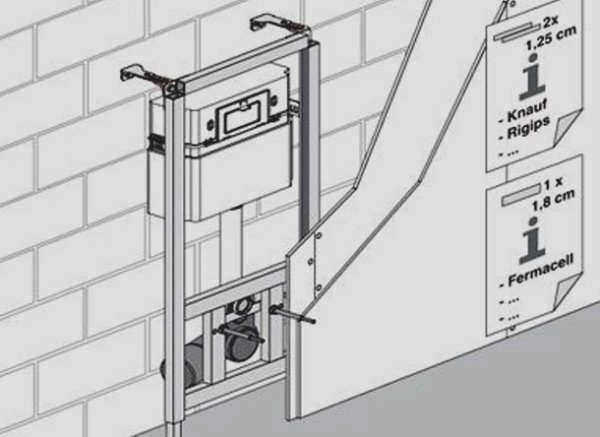

После того как сантехническая конструкция установлена и закреплена, прикрепите к ней два куска гипсокартона (см. видео). Они будут служить в качестве распорок в конструкции перегородки.
Облицовка инсталляции унитаза скрытого монтажа гипсокартоном: пошаговая инструкция с видео
Всем привет! Сегодня я хочу рассказать вам, как я установил дома унитаз: хотя унитаз и инсталляция занимали много места, на помощь снова пришел гипсокартон. Изначально я был доволен эксплуатационными характеристиками санузла, но его внешний вид разочаровал.

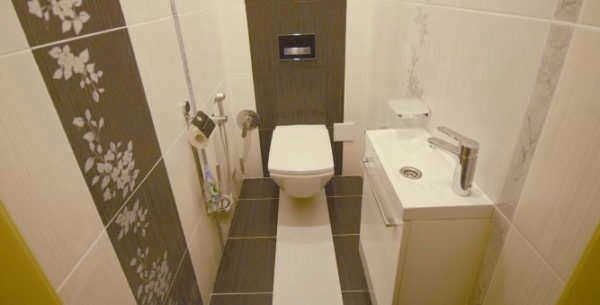

Однако для следующего ремонта я решил выбрать стильный дизайн. Я купил сантехнику, потратил много денег на качественную сантехнику, и теперь вместо множества труб и бачка – только кнопка на стене.
Я покажу вам, как правильно обшить инсталляцию унитаза гипсокартоном.
Однако, несмотря на простоту такой установки, обшить инсталляцию гипсокартоном может оказаться непростой задачей, поскольку унитаз нужно куда-то крепить, для чего требуется прочное основание. На самом деле в этом нет ничего сложного, нужно лишь адаптировать технику отделки инсталляции со стойкой к существующим условиям.
Что такое инсталляция унитаза
Что такое инсталляция для унитаза и в чем ее преимущества перед традиционными чашами?
Все зависит от устройства, так как конструкция представляет собой скрытую систему в стене, которая обеспечивает работу устройства, снаружи видна только чаша, закрепленная на гипсокартонной стене.
Этот элемент состоит из стальной рамы, к которой крепится бачок, а также оснащен регулируемыми по высоте выдвижными планками, сливом и крепежной панелью. Все устройство можно легко разместить в пространстве за стеной.
Такая компактность возможна благодаря форме и особенностям бачка. Он плоский, а пластиковый корпус заключен в изолирующую крышку для предотвращения образования конденсата. Снаружи остается видимой только кнопка для опорожнения бачка. Более того, установка имеет огромный запас прочности и рассчитана на нагрузку до 400 кг!
Каковы преимущества использования этой установки? Самое главное – компактность, так как довольно значительная конструкция, обеспечивающая функциональность установки, скрыта, а чаша придвинута к стене.
Указания по установке для беспроблемной облицовки
Чтобы не испортить только что установленную скрытую инсталляцию, во время ее эксплуатации необходимо соблюдать несколько простых правил:
- Правильно выбирайте место установки. Ведь будущий экран может ограничить доступ к важным приборам ванной комнаты;
- Правильно выровняйте плоскость несущей рамы, чтобы фальшстена имела прямые (90 o ) углы с соседними стенами, потолком и полом. Это особенно важно при установке двух конструкций на одной линии. Например, в случае с унитазом и биде. Компенсировать дефекты монтажа с помощью рамы или гипсокартона не удастся, так как рама создает ложную плоскость экрана. Поэтому при разметке необходимо тщательно проверить вертикальное и горизонтальное выравнивание рамной конструкции. На этом этапе проблему можно устранить без больших затрат;
- Функциональность установки проверяется несколько раз. При необходимости производится регулировка дренажной системы.
Если все вышеперечисленные требования соблюдены, установку можно замуровывать.
Необходимые инструменты и материалы
Для установки облицовки требуются соответствующие материалы и инструменты. Можно приобрести следующие материалы
- Гипсокартон (для комбинированного блока ГКЛ, для туалета ГКЛ);
- Гипсовый наполнитель;
- Оцинкованные металлические направляющие профили (международная классификация UD, российская ПН) сечением 28*27 мм;
- Потолочный профиль из полипропилена (CD) сечением 60*27 мм;
- саморезы 6*60 мм (8*80 мм);
- саморезы для соединения профилей между собой (9 мм);
- саморезы для крепления гипсокартона к обрешетке (35 мм);
- марля (армирующая сетка).
Работа выполняется с использованием набора инструментов. Их можно купить, взять напрокат или попросить у друзей, соседей. Необходимыми инструментами являются:
- перфоратор или дрель с насадкой для бетона или кирпича;
- отвертка с крестообразной насадкой;
- угловая шлифовальная машина с отрезным диском или пила по металлу;
- канцелярский (строительный) нож со сменными лезвиями;
- отвес;
- спиртовой уровень
- рулетка
- строительный угольник
- карандаш;
- узкий и широкий шпатель.
Необходимые инструменты и материалы
Чтобы скрыть установку в стене, лучше всего подходит отделка гипсокартоном на основе каркаса из металлических профилей. Поэтому вам понадобятся соответствующие материалы, а также набор инструментов для работы с гипсокартоном.
Гипсокартон
Как известно, гипсокартон бывает трех основных типов, которые следует использовать для отделки поверхностей в определенных условиях. В случае со стенами в ванной комнате требуется материал, способный выдерживать подобные воздействия, что обусловлено характером помещения – повышенной влажностью.
Идеальным материалом для монтажа в туалете является влагостойкий гипсокартон. Он имеет лицевую поверхность зеленого цвета.
Его особенность в том, что помимо гипса он содержит антисептические добавки, которые предотвращают образование грибков и плесени в условиях повышенной влажности, а также препятствуют интенсивному накоплению воды внутри облицовки.
При дополнительной отделке (декоративная штукатурка, плитка, панели ПВХ) достигаются отличные гидроизоляционные свойства. Влагостойкий гипсокартон не уступает по прочности своим аналогам.
Читать далее
Как закрепить зеркало на гипсокартонной стене?

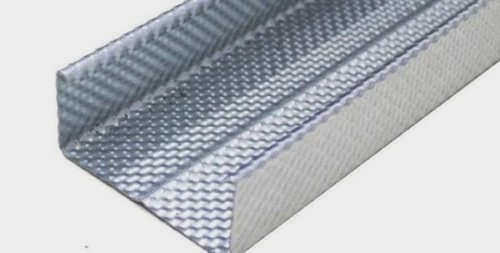

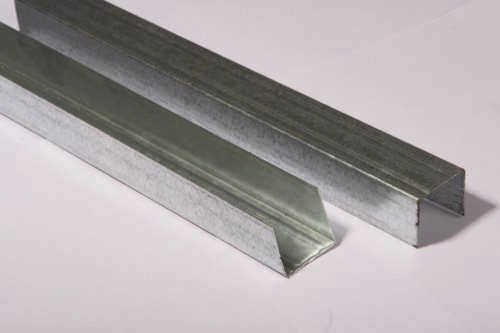

Профили
Для крепления рамы на стене к гипсокартонной отделке настоятельно рекомендуется использовать только металлические профили с высококачественным цинковым антикоррозийным покрытием. Использование деревянных профилей недопустимо из-за особенностей помещения (влажность). Необходимо использовать два типа профилей: швеллеры UD и профили CD.

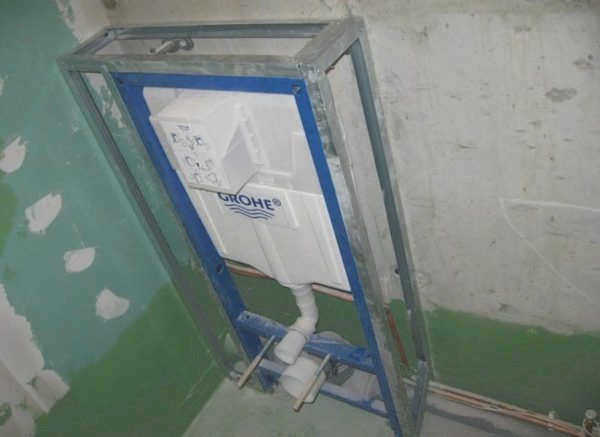

Предварительный монтаж направляющих
Для начала необходимо выполнить черновую отделку несущих стен и проверить качество проходов, так как после их отделки полный доступ возможен только после демонтажа всей гипсокартонной конструкции.

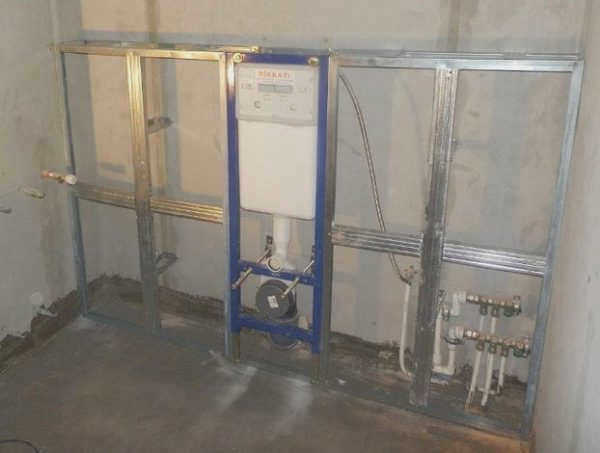

Когда все готово, можно собирать основу каркаса для установки гипсокартона.

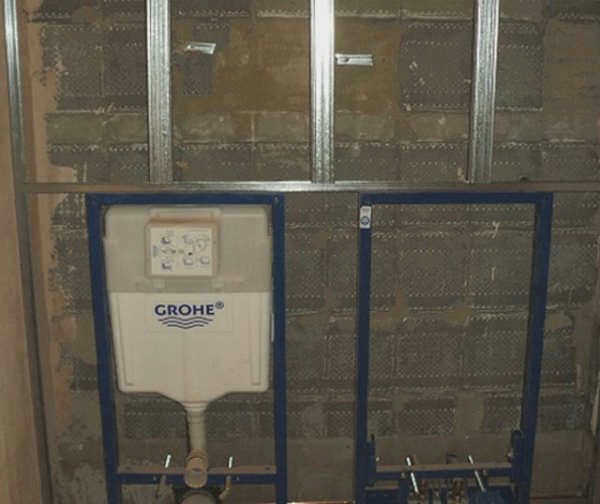

- Обычно в стене, на которой будет производиться монтаж, проходят водопроводные и канализационные трубы. Их также нужно будет скрыть каркасом из гипсокартона. Поэтому всю поверхность лучше всего скрыть под гипсокартонной отделкой. Подробный каркас рамы готовится заранее.
- Инсталляция унитаза имеет шпильки, поэтому панели должны быть почти заподлицо с инсталляцией. При разметке линий для направляющих профилей на полу и потолке производится долбление, чтобы каркас был заподлицо с инсталляцией.
- Установите направляющий профиль UD вдоль разметки и прочно закрепите его на несущих поверхностях с помощью дюбелей. Отверстия сверлятся непосредственно в профиле с интервалом 350-400 мм. Затем в них вбиваются дюбели.
- Такие же направляющие следует прикрепить к боковым сторонам и зафиксировать их таким же образом. Закрепите 3-4 прямых профильных подвеса на стене под направляющими каркаса.
- Каркасные штыри устанавливаются вертикально в направляющие. Их количество зависит от объема гипсокартона (минимум 3 штыря на панель), и один из них используется для соединения соседних элементов обшивки. Стойки крепятся к направляющим с помощью клипс (по два самореза с каждого края).
- Кроме того, прямые подвесы загибаются к стойкам и крепятся зажимами, а дополнительные концы отрезаются или загибаются к каркасу.
- Затем между стойками укладываются поперечные планки из того же профиля (CD), у которых боковые фланцы обрезаются по длине крепления. Детали также собираются с помощью клипс.

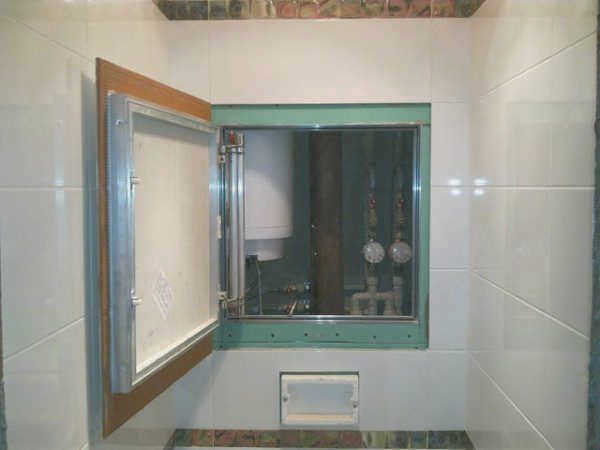

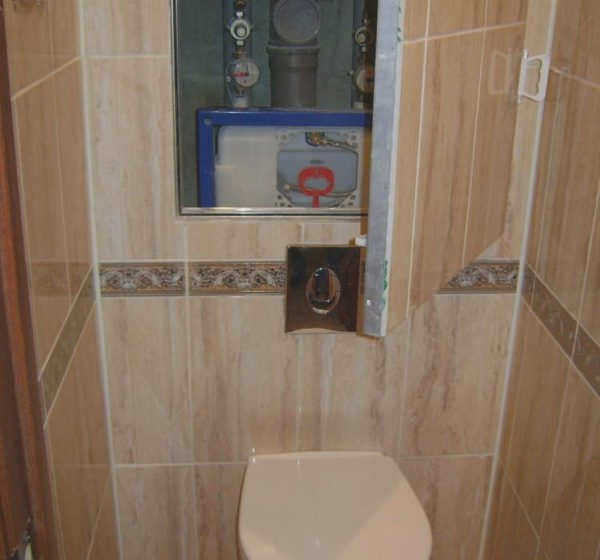

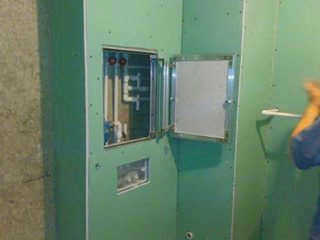

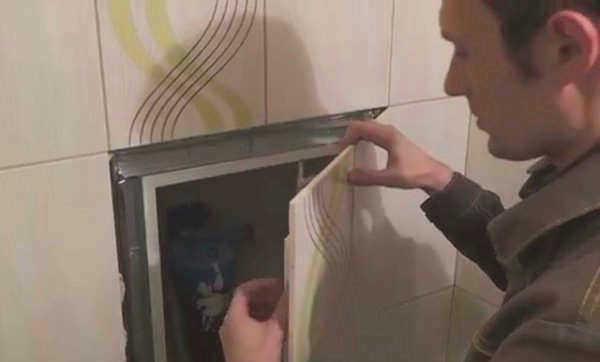

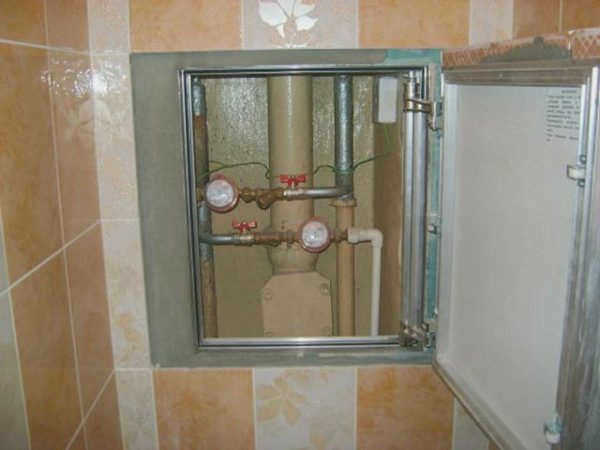

- Для доступа к важным участкам (клапаны, смотровые люки и т.д.) необходимо установить смотровой люк. Под ним в раме расположены стойки и поперечины из профиля CD.
