Подготовив провод, приготовьтесь поместить его в отверстие, которое имеет одинаковую форму и находится здесь. Рядом с ним находится подвижная часть, которая обеспечивает обжим.
Стыковка, пайка, сварка или обжим – что выбрать? Популярные способы соединения проводов
Выбор способа соединения двух или более проводов остается за каждым. Однако важно помнить, что плотное соединение и хороший контакт между соприкасающимися поверхностями обеспечивают безопасность электропроводки и практически исключают опасность короткого замыкания, которое может привести к нагреву провода или возгоранию изоляции.
Для того чтобы правильно соединить провода, необходимо помнить о нескольких важных моментах
- сечение
- материал (медь, алюминий и т.д.)
- окружающая среда (на улице, в помещении, в промышленности и т.д.),
- набор инструментов,
- и самое главное – "Правила устройства электроустановок", нормативный документ, содержащий общие требования к проводникам и их соединениям. Он незаменим в работе электриков и электромонтажников.
Типичные виды соединений

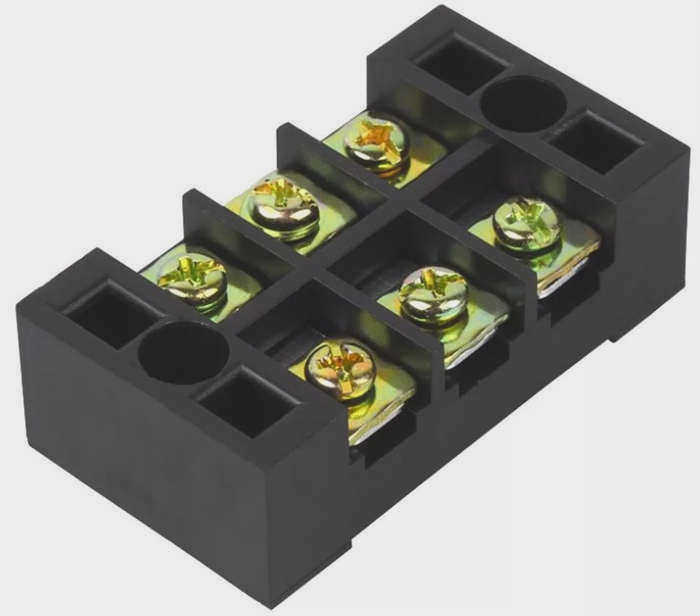

Один из видов электроустановочных изделий для быстрого и относительно легкого соединения проводов. Они бывают в виде диэлектрического корпуса (или без корпуса) с несколькими металлическими контактами, к которым присоединяется кабель. Они могут быть оснащены механическими, пружинными или винтовыми замками. Максимально допустимая рабочая температура составляет до +300 °C и только для керамических клемм.
Подходит для использования в распределительных коробках, модулях, светильниках и источниках питания.
Преимущества Преимуществом керамических клеммных колодок является простота их использования.. Недостатки – Отсутствие совместимости между проводниками из различных металлов.
Краткое описание доступных вариантов коммутации
Для соединения проводов электрики используют различные методы – от простой скрутки изоляции до обжима специальными гильзами.
Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.
Вопрос выбора наиболее надежных методов соединения стал актуальным, когда нагрузка на домашнюю сеть возросла – появилось много мощных устройств, соответственно, требования к использованию проводов и электроустановок стали более жесткими.

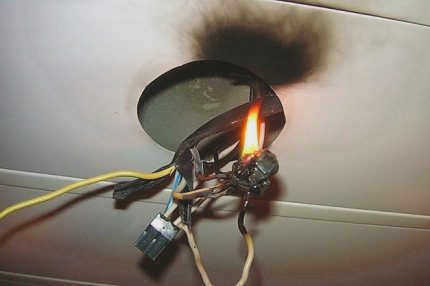

Места соединения проводов – самые уязвимые точки в цепи. Если клеммы подключены неправильно, со временем возникает перегрев и дуга, провода могут расплавиться, загореться и нанести ущерб людям и имуществу.
Факторы, влияющие на выбор метода
- Общая площадь поперечного сечения проводов;
- Тип и вид изоляции проводов;
- Материал, из которого изготовлены проводники;
- назначение сборки распределительного щита;
- условия внешнего подключения;
- степень подвижности соединения и т.д.
Монтажник на месте определяет, как он будет выполнять соединение, принимая во внимание эти факторы. Многое зависит от его умения использовать имеющиеся под рукой специальные инструменты (паяльник, сварочный аппарат, обжимные клещи) и материалы.
Однако профессионалы всегда имеют при себе монтажный комплект и используют методы, рекомендованные ГОСТом и правилами ПУЭ.
Сегодня существует множество различных способов соединения кабелей:
Фотогалерея
Фото из
Самый старый метод, который можно использовать для монтажа цепей с низкой нагрузкой. Он требует минимум времени и материалов – достаточно рулона клейкой ленты. Скручивание считается плохим соединением
Безопасные и эффективные соединения
Рассмотрим 4 типа соединений проводов, подходящих для бытовых установок: пружинные клеммы, клеммные колодки, розетки IDC и обжим с помощью обжимных гильз.
Для работы потребуются расходные материалы – клеммы, зажимы, гильзы, подобранные в соответствии с типом и сечением проводов. Мы рекомендуем приобретать только продукцию проверенных производителей, а не дешевые китайские заменители.
Способ №1 – соединение с помощью клемм WAGO.
Основным преимуществом соединения с помощью клеммной колодки является 100% надежность соединения. Разработка компании WAGO сделала безвинтовые соединения международным стандартом.
В настоящее время существуют и другие производители, активно использующие пружинные клеммы. Они используются в гоночных автомобилях, самолетах, движущихся цепях – приложениях, требующих высокой степени ответственности.
Пружинная технология позволяет соединять различные типы проводов: 1-жильные, проволочные, очень тонкие провода. Это желательно в быту, когда нужно подключить систему управления освещением или воротами, насосное оборудование или телефон.

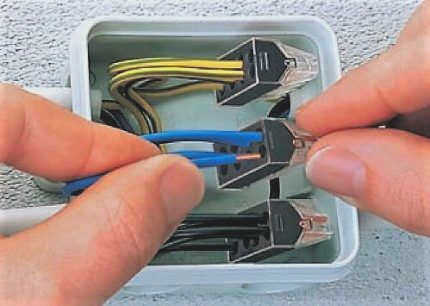

Чтобы установить самозажимные клеммы, просто отделите наконечники и вставьте их в отверстия в клеммной колодке – количество проводов может варьироваться в зависимости от количества отверстий. Запорный механизм активируется, и провода остаются прочно зажатыми внутри корпуса.
Установка клеммной колодки не требует специальной подготовки. Опытные монтажники, заботящиеся о качестве своей работы, уже давно используют самозажимные клеммы.

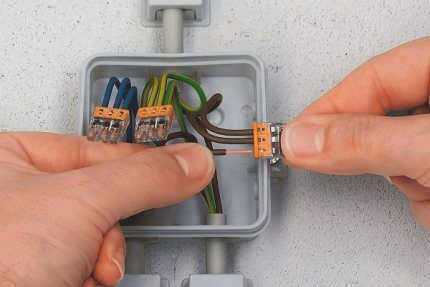

Ниже приведены пошаговые инструкции для двухпроводного соединения с помощью клемм серии 222, которые успешно используются для соединения различных типов проводов:
Устройства для соединения проводов без пайки

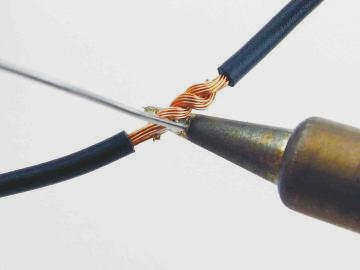

Сварка и пайка – самые надежные методы соединения проводов. Однако для сварки требуется сварочный аппарат, а он есть не у всех. Для пайки требуется более распространенный инструмент – паяльник.
Не рекомендуется паять проводники в силовых цепях, несмотря на одобрение этого метода ПУЭ: легкоплавкий свинцово-оловянный припой размягчается при перегрузке и ухудшает контакт.
При действующих высоких нагрузках ослабление контакта приведет к значительному нагреву (увеличению переходного сопротивления) и, как следствие, к пожару. Пайка допускается только в соответствии с ПУЭ. СНиП 3.05.06-85 Электроустановки не перечисляет ее среди разрешенных методов.
А ГОСТ Р прямо указывает на нежелательность использования таких соединений в силовых цепях (это не относится к коммутационным цепям), кроме случаев, когда оправданы перегрузки и механические воздействия (оловянно-свинцовый припой достаточно мягок).

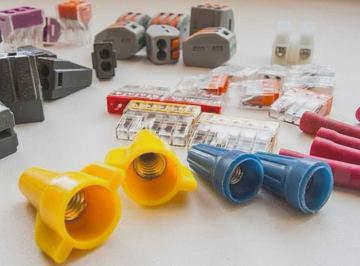

Для упрощения монтажа электрических систем были разработаны различные соединители, обычно называемые клеммами. Они плотно соединяют провода друг с другом или с промежуточным проводником, обеспечивая хороший электрический контакт.
Ниже приведен обзор различных типов клемм, используемых для соединения проводов.
СИЗ

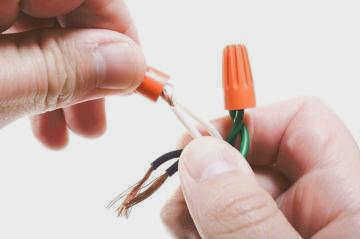

Эта аббревиатура расшифровывается как изолирующая соединительная клемма. Она представляет собой пластиковую трубку (колпачок), закрытую с одной стороны и имеющую внутри коническую пружину из проволоки квадратного сечения.
Зажимы PPE используются следующим образом:
Как использовать зажимы Wago?
Клеммы марки Wago – это разновидность клеммных колодок, которые стали очень популярны среди непрофессионалов благодаря своему высокому качеству и простоте использования.
Имеются следующие типы:
- самозажимные. Как уже говорилось выше, все, что вам нужно сделать, это вставить зачищенный провод в подпружиненный разъем;

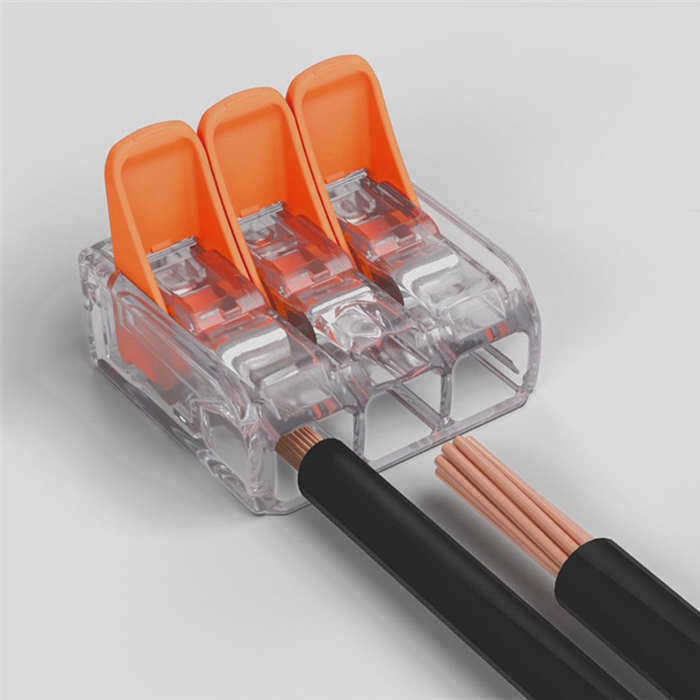

- рычажный. Более дорогая разновидность, используется многократно. Провод обжимается или освобождается при повороте специального рычага в нужное положение.
Существуют многоразовые самозажимные клеммы, в которых пружина выталкивается шилом или тонкой отверткой через небольшое отверстие.
Подключение с помощью клемм Wago чрезвычайно просто. Однако следует отметить, что эти разъемы часто плавятся при длительной перегрузке. По этой причине они не должны использоваться многими профессионалами.
