Чтобы повысить эффективность устройства, штангу поднимают и выталкивают несколько раз. Благодаря клапану содержимое останется внутри.
Что такое расширитель скважин?
Расширитель – это простое, но эффективное устройство, которое используется для удаления донного мусора из колодцев и других подземных источников воды. Он способен пробурить небольшое отверстие. При минимальных инвестициях с помощью расширителя можно получить полноценный источник воды.
Функция и структура
Расширитель выглядит как кусок трубы диаметром 150-200 см. Внутри находится клапан и часто заостренные фрагменты, похожие на зубы. Во время работы острый конец разрыхляет песок, почву и ил.
К задней части трубы прикреплены сетки. Внутри них закреплен металлический трос.
К верхней части водостока приварена сетка из толстого металлического прута. Трос предотвращает выброс твердых фрагментов – камней, гравия – при их отрыве.

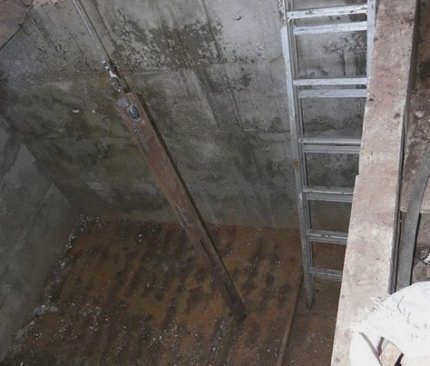

Барабан способен удалять достаточно тяжелый мусор. Если насос долгое время был отключен от сети, то в течение 3-4 месяцев внутри колодца накопится много ила. Он будет становиться все меньше. Большие скопления ила могут засосать насос. Его трудно удалить, не повредив скважину.
Принцип работы устройства основан на действии прямой силы тяжести. Инструмент погружается в туннель с большого расстояния. Благодаря собственной силе тяжести его острый край ударяется о дно и разрыхляет его. В этот момент открывается клапан, и грязь попадает внутрь конструкции. Ее пространство заполняется, клапан закрывается, и труба вытягивается на поверхность.
Для достижения наилучших результатов процедуру проводят до 10 раз. Количество подбрасываний и подъемов зависит от степени загрязнения шахты. Загрязнения удаляются после завершения процедуры.
Как сделать траншеекопатель своими руками
Если вы не готовы потратить лишние деньги и купить заводской траншеекопатель, попробуйте соорудить инструмент в домашних условиях. Подготовьте материалы, найдите чертеж и схему сборки в интернете или сделайте расчеты самостоятельно.
Расчет параметров
Чтобы избежать ошибок при сборке конструкции, сначала сделайте чертеж. Подробно укажите все размеры – они зависят от конкретных условий работы. Учтите ряд особенностей:
- шаблон-овал сделайте таким образом, чтобы внутренняя ось заготовки была меньше диаметра внутри желоба, а внешняя ось была длиннее малого;
- диаметр шарового затвора должен занимать примерно 75% его горизонтального сечения;
- диаметр ковша должен быть рассчитан по внутренним размерам корпуса. Следует соблюдать расстояние между стенками устройства и колодцем;
- Оптимальная толщина стенки трубы составляет 3-7 см.
Конструкция корпуса и клапана (инструкции с чертежами и фотографиями)
В качестве основы приспособления следует взять либо стальную, либо чугунную трубу. Второй вариант сложнее, так как требует навыков сварки.
Важно! Не допускайте изгибов и поворотов по всей длине трубы.
Выровняйте края детали. Сделайте внутреннюю резьбу в нижней части конструкции, если этого требует процесс сборки.
Вырежьте окно в верхней части, чтобы через него можно было вводить грязь. Вырежьте отверстие зубилом или просверлите его сверлом.
При выборе трубы для корпуса душевой лейки учитывайте соотношение между длиной заготовки и ее весом. Готовое отверстие должно обладать достаточной инерцией, чтобы его можно было поднимать и опускать с помощью лебедки, даже если оно полностью заполнено землей.
Общие понятия о процессе бурения
Штанговое бурение – это так называемый ударный метод бурения. Инструментом для бурения является штанга – тяжелый, полый, длинный и узкий инструмент, который опускается в отверстие с высоты нескольких метров.
Под действием веса штанги слои почвы разрушаются и падают в полость. Стержень извлекается, очищается от почвы и снова опускается в шахту.
Этот процесс повторяется снова и снова, пока не будет достигнут и пробит водоносный слой. Хотя описанный процесс выглядит простым, он может быть долгим и трудоемким.
Однако ударное бурение имеет много преимуществ перед другими методами. Например, при ручном бурении с помощью долота обычно не требуется подача воды в скважину, как это часто бывает при шнековом или роторном бурении.
В результате почва в скважине не намокает, что снижает риск ослабления или повреждения стенок скважины. Еще одним преимуществом является точное определение водоносного слоя.
При мокром бурении не всегда легко понять, что долгожданная вода наконец-то появилась. Даже опытные буровики иногда не могут сразу распознать этот момент и продолжают бурение. Кроме того, считается, что сухие скважины имеют более высокий дебит, чем мокрые.
Расширитель используется для бурения рыхлых обломочных пород, заполненных водой. Инструмент оснащен заслонкой для захвата и подъема большего количества породы за один раз.
Выбирая между роликом и шнеком, некоторые мастера обращают внимание на следующее. Шнековые буры, выпускаемые современной промышленностью, имеют ограничение по глубине бурения.
Мощность таких агрегатов составляет 12 кВт. В бытовых условиях трудно найти редукторный бур с такой мощностью.
На что следует обратить внимание при эксплуатации?
Для начала полезно предусмотреть возможные проблемы. Конечно, каждая скважина имеет индивидуальные характеристики.
Бурение на расстоянии всего нескольких десятков метров может проходить по другому сценарию. Однако знание примерного состава почвы и ее слоев позволит вам составить предварительный план, приобрести необходимые инструменты и т.д.
Чем тяжелее и вязче материал, который необходимо извлечь на поверхность, тем сложнее будет работать экскаватору. Легче всего работать с сухим песком. С другой стороны, с подвижными песками работа может продолжаться бесконечно долго, а скважина почти не углубляется. Некоторые мастера рекомендуют бурить с одновременной промывкой, погружая обсадную трубу как можно раньше перед буровой вышкой.
Тяжелые глинистые слои преодолеть штангой практически невозможно. В таком грунте эффективнее бурить другими методами.

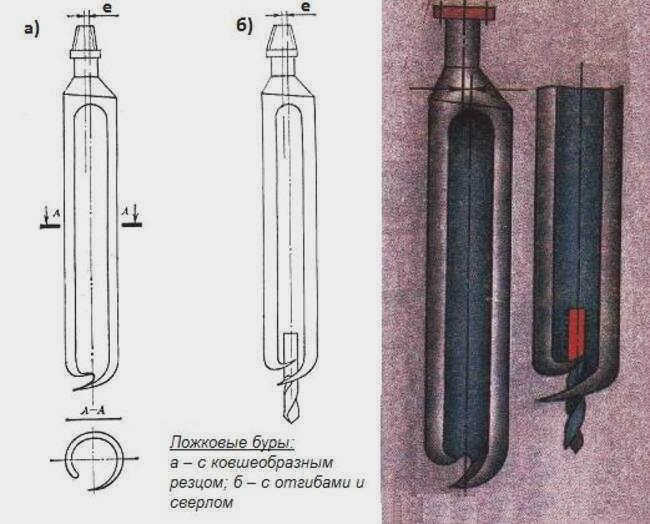

Чтобы выковырять слой глины, используется долото: узкий, длинный инструмент с острым нижним краем и без заслонки. Его также опускают в шахту с высоты нескольких метров. Затем стакан вынимают и очищают через узкое вертикальное отверстие, проделанное в боковой стенке стакана. Иногда такое отверстие делают и в желобе.
Долото – длинная труба с заостренным нижним краем и узким отверстием, сделанным вдоль долота, – используется для бурения особо липких слоев почвы ударно-канатным методом.
Такая работа на глине трудна и медленна. Стоит оценить затрачиваемые усилия и время, и, возможно, стоит предпочесть шнековое бурение ударному. Есть два способа оценить состав грунта, на котором планируется бурение скважины. Дешевый способ – спросить у соседей, у которых уже есть скважина, и дорогой способ – пригласить специалиста.
Обычно место для скважины выбирают там, где рельеф понижен, считая, что оно находится ближе к водоносному слою. Некоторые умельцы используют штангу для бурения скважины приличного размера в своем подвале, поскольку штанговый станок или тренога – относительно компактная конструкция.
Труба для изготовления обсадной трубы
Для изготовления штанги для расширения скважины нам понадобятся
- Труба подходящего диаметра.
- Вентиль.
- Сварочный аппарат.
- Металлический трос.
- Толстая проволока.
- Куски металла и т.д.

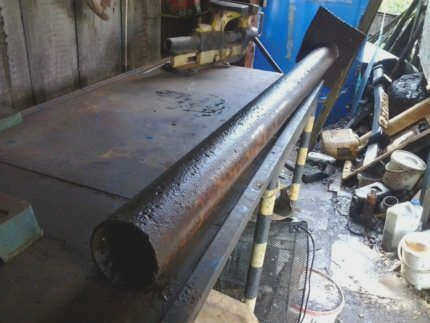

Для того чтобы изготовить штангу самостоятельно, сначала необходимо подобрать трубу нужного диаметра. При этом необходимо учитывать внутренние размеры обсадной трубы.
Расстояние между внешней стенкой водостока и стенками люка должно составлять два сантиметра. Это означает, что из внутреннего диаметра обсадной трубы необходимо вычесть 40 мм. Это и будет значением внешнего диаметра трубы, из которой будет изготовлена душевая лейка.
Труба штанги должна быть достаточно длинной и толстой, чтобы эффективно разрыхлять и удалять грязь и почву, но достаточно легкой, чтобы ее можно было быстро извлечь для очистки.
Расстояние между штангой и скважиной можно варьировать, но только до определенного предела.
Слишком большой зазор приведет к снижению производительности. С другой стороны, если зазор слишком мал, штанга может поцарапать или повредить стенки скважины.
Еще хуже, если из-за большого диаметра трубы штанга застрянет в скважине, особенно если обсадная труба немного искривлена. Вытащить его будет непросто, и вы можете полностью разрушить скважину и потерять ее.
Длина трубы также не должна быть слишком короткой или слишком длинной. Короткий кусок с большей вероятностью будет ударяться о стенки при движении вверх и вниз. И наоборот, слишком длинный кусок может быть слишком тяжелым и труднодоступным, особенно если овраг заполнен тяжелым шламом.
Длина опускной трубы обычно составляет около 80 см, но может варьироваться от 60 до 150 см. Для бурения используется более длинное и тяжелое оборудование.
Толщина стенки трубы также важна, поскольку она в значительной степени определяет общий вес изделия. Чем она толще, тем больше весит труба и тем эффективнее будет работать расширитель.
Клапанные системы для расширительной машины
Самая сложная часть расширителя – это клапан. Существует два основных варианта: чешуйчатый клапан и шаровой кран. Назначение этого компонента одинаково: пропускать грязь или почву в трубу и не давать ей вытекать.
Если клапан хорошо подходит, то спуджер будет эффективно захватывать не только плотную грязь, но и воду, повышая эффективность очистки. С другой стороны, для легких загрязнений бурение можно проводить без клапана.

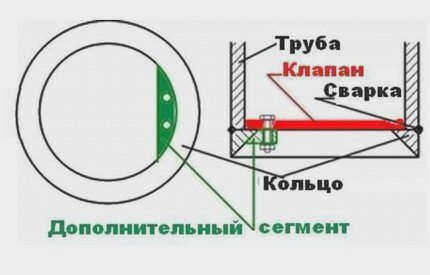

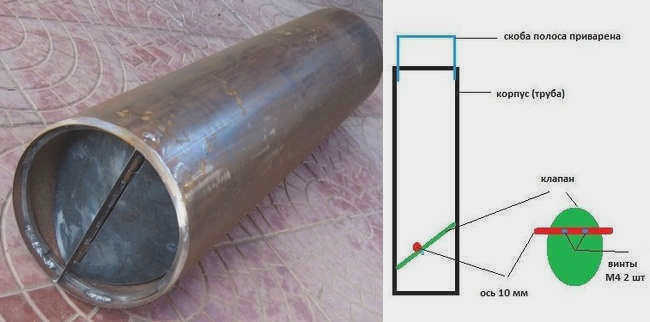

Вариант № 1 – конструкция чешуйчатого клапана
Чешуйчатый клапан прост по конструкции, но не очень долговечен. Он представляет собой овальную (эллипсоидную) пластину, изготовленную из упругого материала: металла или полимера.

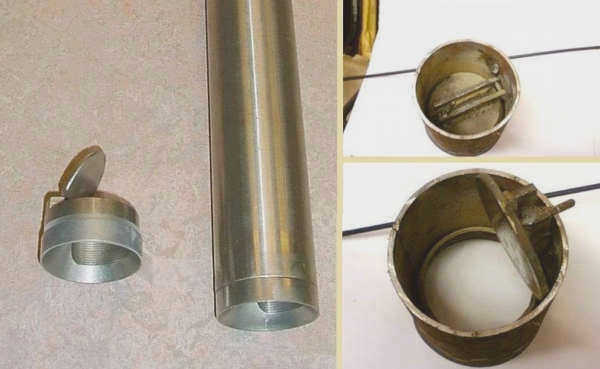

Клапан крепится в середине трубы. Когда вода течет, края эллипсоида открываются, позволяя почве или осадку пройти в водосток. Для лучшего прилегания клапана к стенкам водостока используется резиновая или кожаная прокладка.
Работа заслонки аналогична работе двери. Когда водосток попадает на землю, он давит на дверь, открывая ее. А когда душевая лейка поднимается для следующего удара, заслонка закрывается под тяжестью земли.
Когда вы поднимаете желоб с лепестковым клапаном, его "лепестки" закрываются. Однако постоянное движение довольно быстро изнашивает клапан, и он просто выходит из строя.
Другой вариант лепесткового клапана – пружинный затвор, который закрывается достаточно сильной пружиной.
Конструкция не сложная и может использоваться как для очистки скважин, так и для бурения оврагов. Народные умельцы также придумывают свои, довольно эффективные варианты клапанов для водостока.
Вариант 2 – изготовление шарового крана
Шаровой кран – это воронка, выход которой закрыт шаром соответствующего размера.
Обслуживание, советы по правильной эксплуатации
Перед очисткой визуально оцените отверстие. Если оно стало узким или сильно заилилось, или его стенки сильно повреждены или деформированы, это может стать проблемой. В таких случаях рекомендуется работать с инструментом с приваренными к нему крючками: если он сломается, его будет легко вытащить.
Необходимо также проверить сам инструмент: гладкие ли у него поверхности, крепкая ли веревка, на которой он подвешен, свободно ли он двигается вверх-вниз (важно, чтобы его не заклинило).
Если есть возможность, попробуйте использовать лебедку, установленную на штативе. Это не только облегчит работу, но и обеспечит движение инструмента по строго вертикальной траектории.
Когда вы смотрите, как прочистить отверстие для сверла штангой своими руками, видеоролики дают представление о каждом этапе процесса, но обычно авторы не говорят, что делать дальше. Устранение этого недостатка: как только проблема решена, тщательно прочистите все углубления инструмента, удаляя оставшийся мусор. "Окно" в этом случае становится настоящим спасением – оно облегчает обслуживание.
Наконец, следует регулярно, т.е. не реже одного раза в четыре месяца, проверять состояние хранящегося инструмента, чтобы убедиться, что он в порядке.
Особенности для различных почв
Всегда следует учитывать тип почвы:
- На песке необходимо обеспечить жидкость для укрепления стенок рукава и сначала погрузить корпус, следя за тем, чтобы он всегда находился на 10 см впереди.
- На подвижных песках более надежным является плоский клапан, а сливную трубу при опускании следует поворачивать.
- В случае гальки и гравия следует также использовать зубило для дробления крупных камней.
- В тяжелых отложениях необходимо делать частые движения инструментом, с небольшой амплитудой 10-15 см.
- В плотных слоях также необходимо использовать гидравлическое оборудование.
Применение и полезные зажимы
Мы подробно рассмотрели траншеекопатель (что это такое), описали варианты конструкции и дали инструкции по его установке. Сложно переоценить его значение – этот инструмент является серьезным подспорьем при бурении без специального оборудования и позволяет регулярно чистить скважину. А если вам нужна помощь в подборе и установке водоочистного оборудования, обращайтесь в нашу компанию "Вода Отеланд".
