Зонт или дефлектор на дымоход что лучше

Металлические шпильки должны образовывать расстояние, равное диаметру металлического колпака или 2/3 от этого размера

Дефлектор на дымоход газового котла: требования и правила установки

Независимо от вида топлива, обязательной частью отопительной системы является дымоход. От правильного выбора прибора зависит, насколько теплым будет дом.

Газ – особый вид топлива, поскольку он небезопасен, поэтому многих волнует вопрос: нужен ли дефлектор на дымоход газового котла и правильно ли он решает проблему? Попробуем разобраться с этим непростым вопросом в нашем материале.

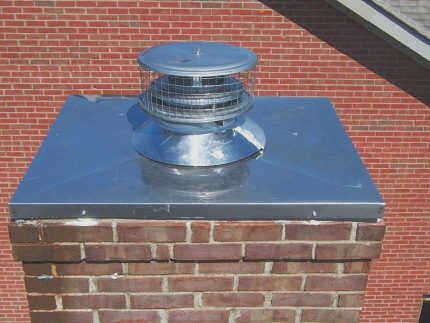

Популярные типы дефлекторов для дымохода

В современном дизайне существуют различные виды дефлекторов, поэтому вы сможете подобрать для своего дома модель, выполненную в любом архитектурном стиле.

Конструктивно эти устройства различаются на:

• плоский верх;
• двух скатов;
• полукруглый кожух;
• газовый дымоход с откидной крышкой.

Каждый из них имеет свои преимущества: открывающаяся дефлекторная крышка позволяет контролировать процесс дымохода.

В качестве декоративного элемента крыши в современном стиле отлично подходит плоская крыша; лучшая защита от непогоды – двускатная мини-крыша. В качестве материала для них в основном используется оцинкованный металл, но иногда его покрывают пластиком или эмалью.

Назначение и типы вентиляционных грибов

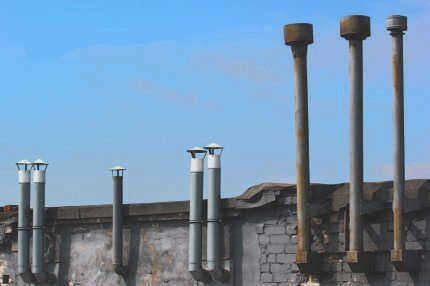

Если труба, установленная над крышей, не оборудована решеткой, она может эффективно вытягивать воздух из помещения только в безветренную погоду.

Даже малейший дождь нарушит тягу или запустит воздушный поток в обратном направлении. Кроме того, пыль, снег, опавшие листья, ветки и другие предметы будут попадать в открытую трубу и повреждать вентиляционную систему.

Выбирая тип вентиляционного грибка для своего дома, остановите свой выбор на более сложном дефлекторе, чем простой зонтик. Это обеспечит стабильную тягу в вентиляционном канале и защитит от порывов ветра

Чтобы избежать этих явлений, на вентиляционную трубу устанавливают вентиляционный дефлектор, который выполняет три функции:

• Защищает вентиляционный канал от попадания осадков и инородных тел;
• Предотвращает остановку или отклонение ветром воздушного потока в вентиляционной трубе;
• Усиливает тягу при ветре.

Существует несколько видов грибков, все они имеют свои преимущества и недостатки, но хотя бы один из них должен быть установлен. Самая простая конструкция для установки на вентиляционную трубу – зонт-дефлектор.

Он достаточно функционален, может увеличить тягу и лишь защищает дымоход от осадков. В основном его используют в районах со средней и высокой ветровой нагрузкой. Нет необходимости в дополнительных ухищрениях для увеличения тяги в дымоходе.

Если необходимо защитить вентиляцию от осадков и нет дополнительных требований к созданию тяги, зонт-дефлектор является практичным и недорогим решением

Изготовление и установка вентиляционного зонта

Простейший вентиляционный зонт можно изготовить самостоятельно. Вам понадобится листовой металл из оцинкованной или нержавеющей стали толщиной 0,3-0,5 мм.

Не используйте слишком толстый металл, так как это усложнит работу. При выборе материала для зонта лучше использовать нержавеющие или устойчивые к коррозии металлы.

Необходимые инструменты:

• Ножницы по металлу или отвертка;
• молоток;
• Клепальный станок с заклепками;
• Дрель или шуруповерт со сверлом;
• Хлопчатобумажные перчатки.

Для крепления хомута к трубе потребуются болт M8 и гайка. Вместо заклепок для сборки можно использовать саморезы по металлу, но они должны быть вкручены в хомут изнутри, чтобы не мешать последующей установке вентиляционной трубы.

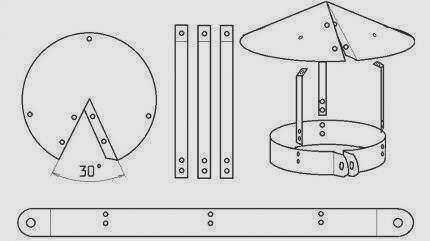

Вы можете использовать эскизы в качестве основы для конструирования зонта. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от изгиба до изгиба равна длине окружности трубы, минус 5 мм. Диаметр кожуха равен двум диаметрам трубы.

Процесс изготовления не сложен и не требует специальных навыков:

• Сначала на листе металла перманентным маркером отмечаем будущие детали: хомут для крепления к трубе, три ножки для крепления и крышку зонта. Вырезаем их ножницами по металлу;
• Просверлите отверстия по краю хомута для крепежного винта. Формируем хомут в круг, сгибаем ушки с отверстиями под 90 градусов, вставляем винт и фиксируем его гайкой;
• Просверлите три пары отверстий в зажиме в соответствии с размером заклепок для крепления ножек с интервалом 120 градусов. Просверлите три отверстия в каждой ножке зонта: два с одной стороны для соединения с зажимом и одно с другой стороны для соединения с зонтом. Прикрепите ножки к зажиму с помощью заклепок;

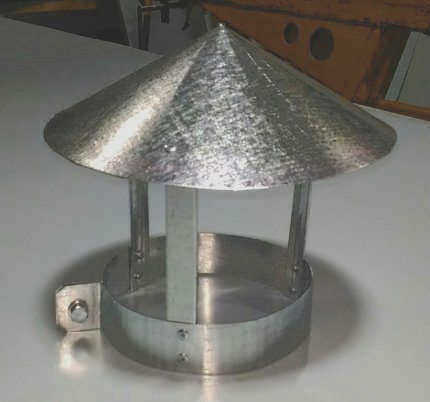

• Сверните верхнюю часть зонта в форму конуса. Просверлите несколько отверстий в зоне перекрытия и закрепите края зонта заклепками. С интервалом в 120 градусов просверлите три отверстия по краю зонта и прикрепите их заклепками к ножкам хомута. Теперь зонт готов.

Основные типы

В специализированных магазинах можно приобрести множество конструкций. Какой дефлектор лучше установить на дымоход, зависит от типа котла. Очень часто простые модели изготавливают вручную, чтобы сэкономить деньги. К наиболее популярным дефлекторам относятся следующие устройства:

1. FACI считается самым популярным устройством. Характеризуется цилиндрической формой. Отражатель изготовлен из нержавеющей стали или оцинкованной стали. Соединение глухое или фланцевое. Основным преимуществом является удобное расположение для выхода воздушных масс через вентиляционные каналы, что улучшает тягу. Дым быстро выходит из дымохода через эту конструкцию. Недостатком является сложность изготовления.
2. Круглый Volper очень похож на FACI, но имеет отличия в верхней части. Там устанавливается козырек, который защищает ее от различных загрязнений и осадков. Наиболее подходящая модель для бань, она изготавливается из нержавеющей стали, оцинкованной стали и меди.
3. Рефлектор Григоровича – самый доступный вариант, поэтому его часто изготавливают вручную. Незамысловатая конструкция состоит из верхнего и нижнего цилиндра, конуса, патрубков и монтажных кронштейнов. Простота устройства является его главным преимуществом, а недостатком – высокое расположение зонта, что способствует боковому задуванию дыма.
4. Н-образный дефлектор подходит для установки с секциями труб, поэтому он выдерживает максимальные ветровые нагрузки. Основные части устройства смонтированы в Н-образной форме. Эта особенность предотвращает попадание грязи и осадков в дымоход благодаря горизонтальному расположению патрубка. Вертикально расположенные боковые элементы улучшают внутреннюю тягу, благодаря чему дым одновременно отводится в разные стороны.
5. Флюгарка – это устройство с вращающимся корпусом, прикрепленное к верхней части дымохода. Он изготавливается из нержавеющей или углеродистой стали. Ветровые отдушины предназначены для улучшения тяги в дымоходе. Они также защищают котлы и плиты от внешних загрязнений. Недостатком устройства является недолговечность подшипников, которые способствуют движению козырька.
6. Дисковый дефлектор также можно отнести к самым простым и дешевым дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу. Чтобы грязь и осадки не попадали в дымоход, устройство оснащается специальным козырьком. На нижней стороне козырька имеется колпак, обращенный к дымоходу. Внутренняя тяга удваивается благодаря узкому и тонкому каналу, через который поступают воздушные массы.

Как устроен дефлектор

Дефлектор означает "отражать". Дефлектор – это барьер на пути рассеянных газов, который изменяет направление их движения. В простейшей модели он имеет форму колпака, который закрывает диффузор.

Основные компоненты следующие:

• диффузор – самый большой цилиндр;
• патрубок (нижний цилиндр);
• колпак.

Дефлектор устанавливается таким образом, чтобы его всегда обдувал ветер.

Принцип действия основан на эффекте Бернулли – при увеличении скорости воздуха при обтекании препятствия (диффузора) он становится более разбавленным и способствует удалению воздуха из трубы.
